HC44X(SFCV)橡胶瓣止回阀
HC44X(SFCV)橡胶瓣止回阀

产品概述
    HC44X(SFCV)橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。该阀采用全流面积式设计,具有水头损失小,不易堆积杂物,维修简便等特性。该阀主要适用于给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

主要零件材料
零件名称 阀体 阀盖 阀瓣
材料 铸铁 铸铁 钢材+强化尼龙布

主要技术参数
型 号 公称压力PN(MPa) 密封试验
压力(MPa)
壳体试验
压力(MPa)
最高工作
压力(MPa)
介质温度
HC44X-10 1.0 1.1 1.5 1.0   0-80℃
HC44X-16 1.6 1.76 2.4 1.6

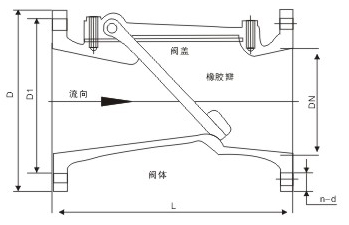

主要外形尺寸 法兰连接尺寸PN1.0MPa按GB4216规定
型号 DN L D D1 dn n
HC44X-10
HC44X-16
50 203 165 125 17.5 4
65 216 185 145 17.5 4
80 241 200 160 17.5 8
100 292 220 180 17.5 8
150 356 285 240 22 8
200 495 340 295 22 8
250 622 395 350 22 12
300 698 445 400 22 12
350 787 505 460 22 16
400 914 565 515 22 16
450 978 615 565 26 20
500 978 670 620 26 20
600 1295 780 725 30 20
